產品介紹

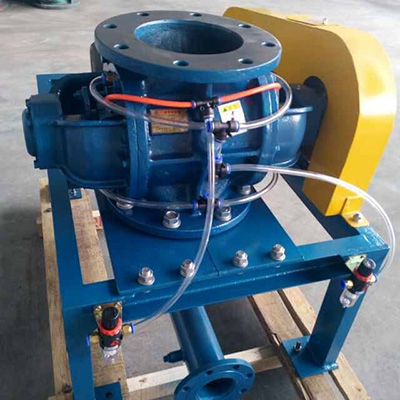

旋轉給料閥亦稱為旋轉閥,星閥,星形給出料機,卸灰閥,在多種場合中作出料或均勻加料裝置,用于混合機,錐形料倉,干燥機,旋風分離裝置等處.
參數說明:
工作壓力 常壓／低壓ATWLP 中壓MP 高壓HP
工作溫度 -40'C～200℃/≤450℃≤/720℃
主要規格 DN100~600(4"～24")
主要材質 SS304、SS304L、SS316、SS316L、WCB
法蘭連接標準 ANSIB16.5 150Lb、GB、HG、SH或由用戶指定
適川介質 固體物料（粉沫、顆粒物料、粉粒混合物、片狀等）
特點:
A 整體結構設計堅固而緊湊，精巧美觀;
B 殼體和葉輪經過特殊結構的設計和處理，能輸送高溫、高壓、高硬度、高粘性、易產生靜電、超細等特殊物料；
C 加工精度高，可以保證極小的間隙；
D 殼體進出口截面特殊，有效防止顆粒物料的擠壓卡料和剪切破碎;
E 拋光精度可達400#，適合輸送食品級、藥品級的物料;
F 殼體內設計有平衡壓力用的排氣通道和排氣管接口，能提高工作效率，不會積存物料;
H 擺線針輪減速機驅動，配置變頻器或無級變速機實現定量或變量輸送; 在特殊的應用場合需要有零保護功能時，在旋轉給料閥的端部可以方便的配置傳感器，以實現在線監控和現場監控.
選型準備:
在您準備購買本公司旋轉供料器時,為確保符合真實工況并可靠地連續工作,請盡量詳細地提供如下技術參數:
用途:請說明是氣力輸送(上下法蘭之間的壓力差)還是重力卸料.或變量卸料
能力:每小時輸送量(Kg/h),并說明是定量輸送還是變量輸送.
輸送物料的性能:名稱,粒徑,堆積密度,溫度,粘性及其它特殊性能.輸送氣體名稱
請指定法蘭標準等級及法蘭連接規格.
請指定減速機電動機防護等級,防爆等級及其它自動化控制要求.

工作原理

旋轉給料閥(俗稱旋轉給料器或星型給料器),是應用于固體物料(粉沫,顆粒物料,粉粒混合物)輸送系統中用來卸料,包裝,混合,除塵,計量,定量輸送的專用設備.
星型給料閥工作原理是通過電機,減速機的傳動將一個帶有等分結構的葉輪在殼體內旋轉,從殼體上部料倉或給料裝置的物料填充在葉輪的型腔內,物料隨葉輪的旋轉到殼體的下部卸出.可以按照輸送系統的要求均勻地,連續不斷地向下游卸料.

技術參數
